Con lăn cánh cố định

Mô tả
Con lăn cánh bên của rollerconveyorsvn được thiết kế để có thể thay thế một cách liền mạch với nhiều bộ phận băng tải nguyên bản của các nhà sản xuất máy nghiền và thiết bị sàng di động. Con lăn cánh bên có thể được đặt ở góc 20°, 30°, 45° hoặc 60°, các góc khác cũng có thể được cung cấp.

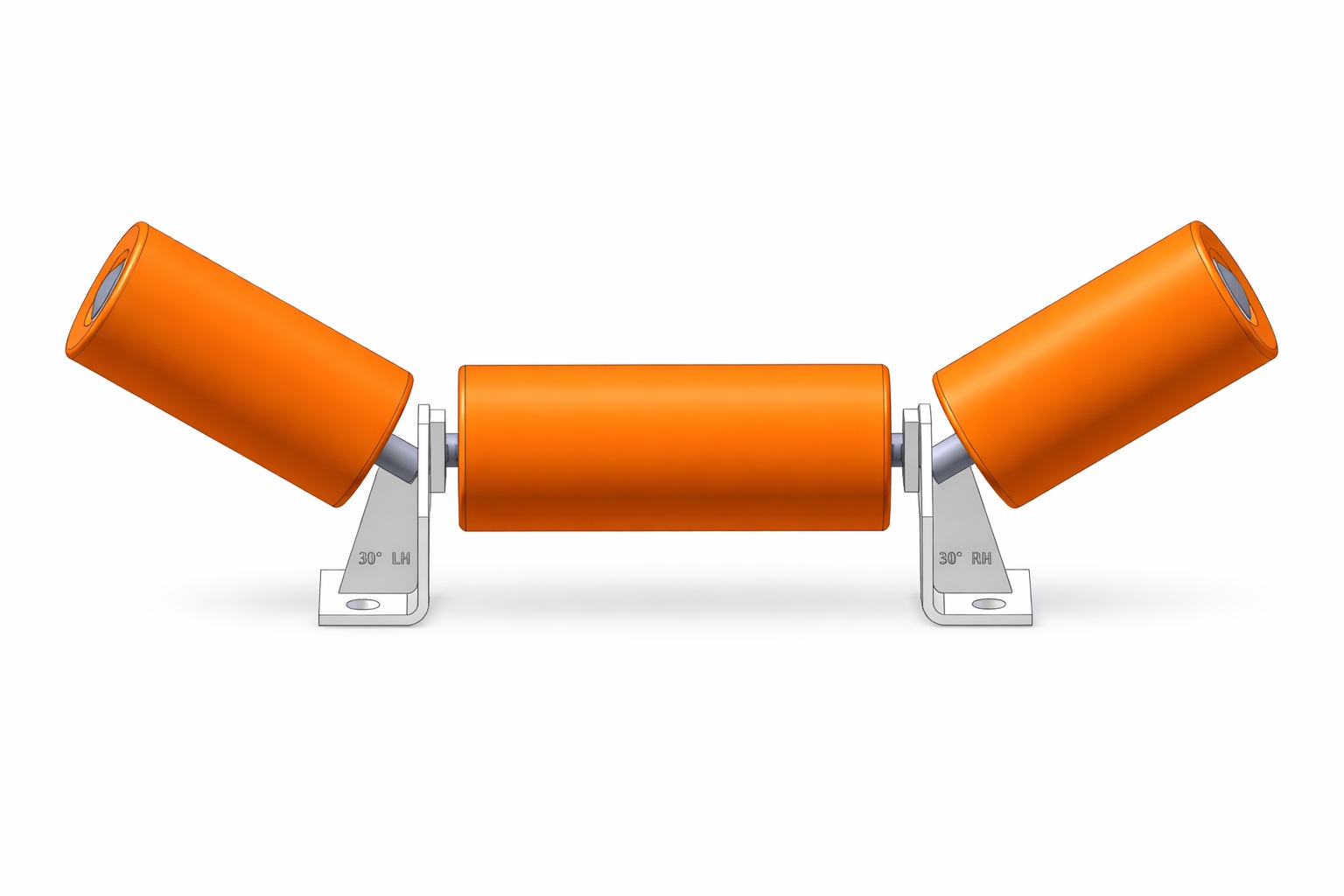

Side Wing Roller LH & RH

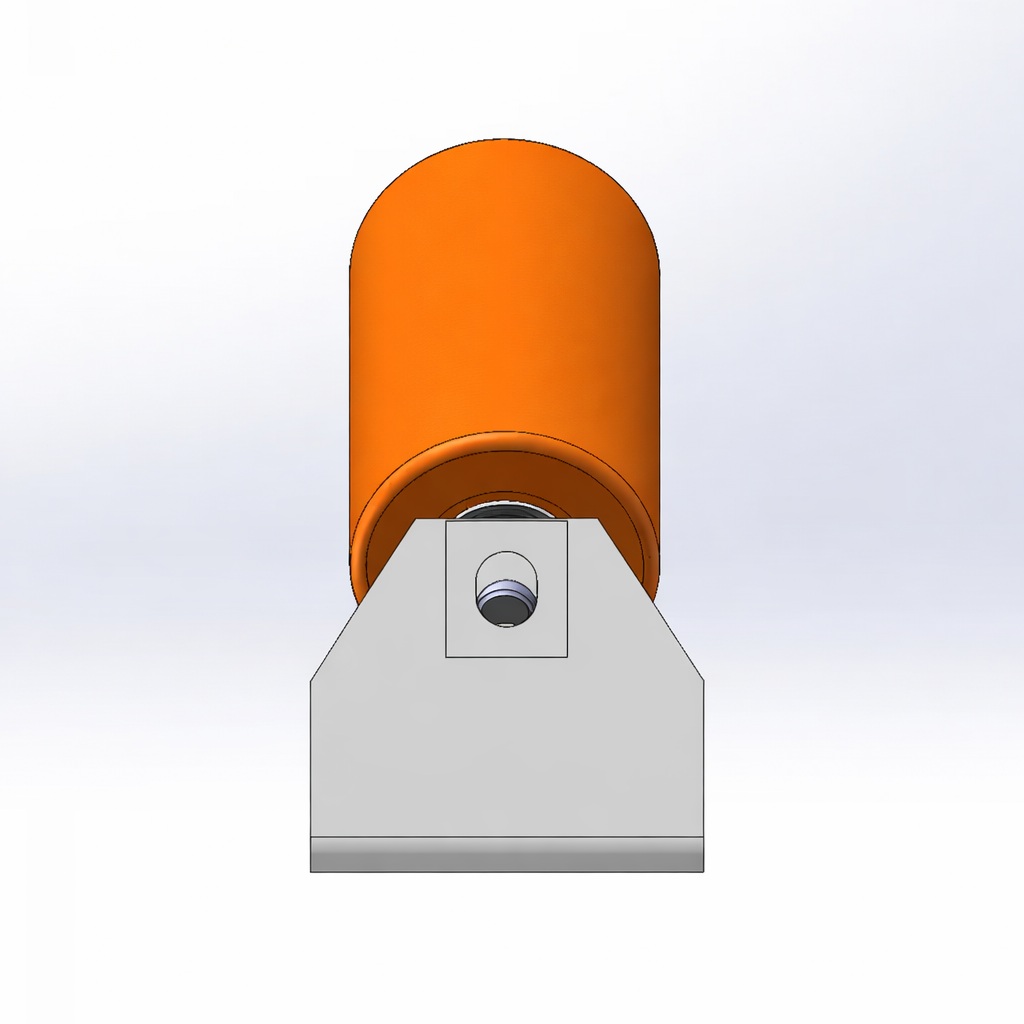

Bộ con lăn cánh nghiêng cố định

Ống:
◉ Ống thép mối hàn dọc có độ chính xác cao, vật liệu S235JR (EN 10025-2), St37-2 (DIN 17100)
◉ Loại bỏ các vảy hàn bên trong và bên ngoài, bề dày thành ống đều đảm bảo con lăn cân bằng động tốt
◉ Độ tròn tốt của ống đảm bảo con lăn có tổng sai lệch vòng tròn nhỏ (T.I.R nhỏ)
◉ Ống được cắt và gia công bằng máy CNC tự động, đảm bảo độ chính xác dung sai
◉ Bề mặt con lăn được xử lý phủ bột tĩnh điện, độ dày lớp phủ khoảng 80-120 μ

Trục:
◉ Thanh thép tròn kéo nguội, vật liệu S235JR(EN 10025-2), St37-2 (DIN 17100)
◉ Sai số đường kính độ chính xác cao, chỗ ngồi IT6 theo EN ISO 286-1, khớp hoàn hảo với vòng bi.
◉ Được cắt và gia công bằng máy điều khiển số tự động
◉ Vị trí rãnh chốt chặn chính xác đảm bảo con lăn có chuyển động trục rất nhỏ.
◉ Có sẵn trục mạ kẽm.

Vỏ vòng bi:
◉ Làm từ thép tấm cán nguội chất lượng cao, vật liệu DC01(EN 10130), St12(DIN 1623)
◉ Độ chính xác cao, bề mặt mịn và không có ba via, dung sai lắp vòng bi theo tiêu chuẩn ISO M7
◉ Tâm đồng tâm hoàn hảo đảm bảo con lăn có độ rung và lệch trục thấp

Ổ trục:
◉ Ổ bi rãnh sâu, cấp dung sai P5 (DIN 620)
◉ Độ hở hướng kính C4 đảm bảo vận hành lăn tối ưu
◉ Ổ trục được bôi đầy mỡ gốc lithium trong suốt tuổi thọ sử dụng
◉ Lồng nylon có ưu điểm: tự bôi trơn, chống mài mòn và sinh nhiệt thấp do ma sát, ồn thấp, tuổi thọ dài
◉ Có nhiều thương hiệu khác nhau (HRB, ZWZ, LYC, SKF, FAG, TIMKEN, NSK, NTN, v.v.)

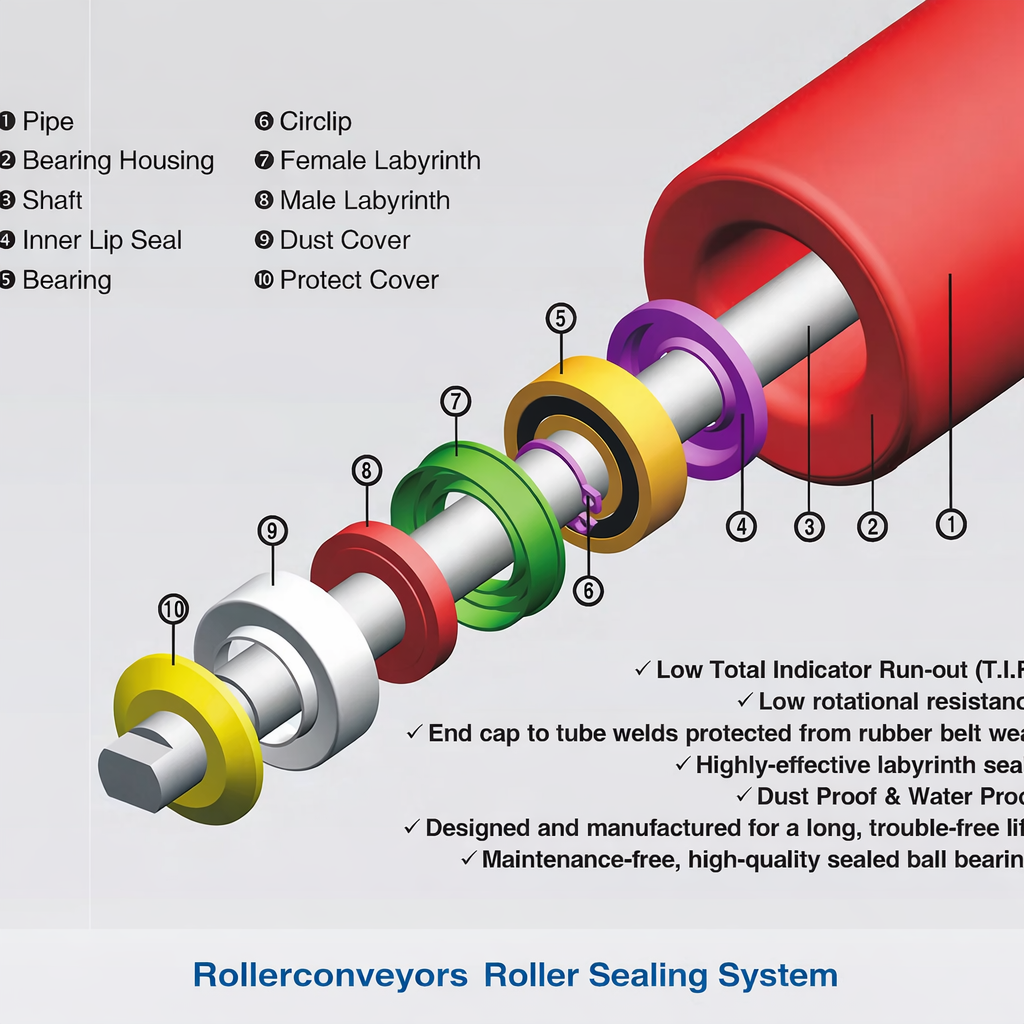

Hệ thống phớt xoắn ốc:
◉ Hệ thống gồm phớt bên trong, phớt xoắn ốc, nắp bụi bằng kim loại mạ kẽm, nắp bảo vệ
◉ Phớt môi bên trong ngăn rỉ bên trong ống xâm nhập vào ổ bi, vật liệu là Nylon.
◉ Phớt xoắn ốc gồm hai phần, phớt xoắn ốc cái và phớt xoắn ốc đực, cả hai đều bằng Nylon hoặc POM, đặc biệt hiệu quả chống sự xâm nhập của các chất bẩn bên ngoài
◉ Phớt xoắn ốc được bơm mỡ bôi trơn lithium, không cần bảo dưỡng trong suốt thời gian sử dụng
◉ Hệ thống xoắn ốc có thể được trang bị vòng ma sát bằng cao su để ngăn nước xâm nhập
